ONWA KA-09 GNSS-Antenne

Die ONWA KA-09 ist eine leistungsstarke GNSS-Antenne für den Einsatz auf Schiffen, Fahrzeugen und in anderen Anwendungen, die eine präzise Positionsbestimmung erfordern. Sie empfängt Signale der Satellitensysteme GPS, GLONASS, BDS (BeiDou) und GALILEO und liefert dank hoher Verstärkung und geringem Rauschen stabile Positions-, Geschwindigkeits- und Zeitdaten, auch unter anspruchsvollen Wetterbedingungen.

Das Gehäuse besteht aus korrosionsbeständigem Polycarbonat (PC) und ist hermetisch versiegelt sowie vollständig wasserdicht (IPX7). Die Antenne arbeitet in einem Betriebstemperaturbereich von -40 °C bis +85 °C und ist damit für den dauerhaften Außeneinsatz auf See ausgelegt.

Die Montage erfolgt wahlweise auf einer Flachfläche mit der mitgelieferten Grundplatte oder auf einem Pfosten mit 1"-14-Gewinde. Bei der Installation ist ein Mindestabstand von 1 Meter zu Eisen, Stahl oder anderen magnetischen Materialien einzuhalten; magnetische Schrauben dürfen nicht verwendet werden.

• Empfangbare Satellitensysteme: GPS, GLONASS, BDS (BeiDou), GALILEO
• Verstärkung (LNA-Gain): 32 ± 2 dB
• Rauschzahl: < 1,5 dB
• Eingangs-VSWR: < 2,0
• Ausgangs-VSWR: < 2,0
• Stromaufnahme: < 15 mA
• Ausgangsimpedanz: 50 Ohm
• Betriebsspannung: DC 3–5,5 V
• Betriebstemperatur: -40 °C bis +85 °C
• Lagertemperatur: -40 °C bis +90 °C
• Wasserdichtigkeit: IPX7
• Gehäuse: korrosionsbeständiges Polycarbonat (PC), hermetisch versiegelt
• Abmessungen: 90 mm (Ø) x 110 mm (H)
• Gewicht: 65 g (ohne Kabel und Stecker)
• Montage: Flächenmontage oder Pfostenmontage auf 1"-14-Gewinderohr

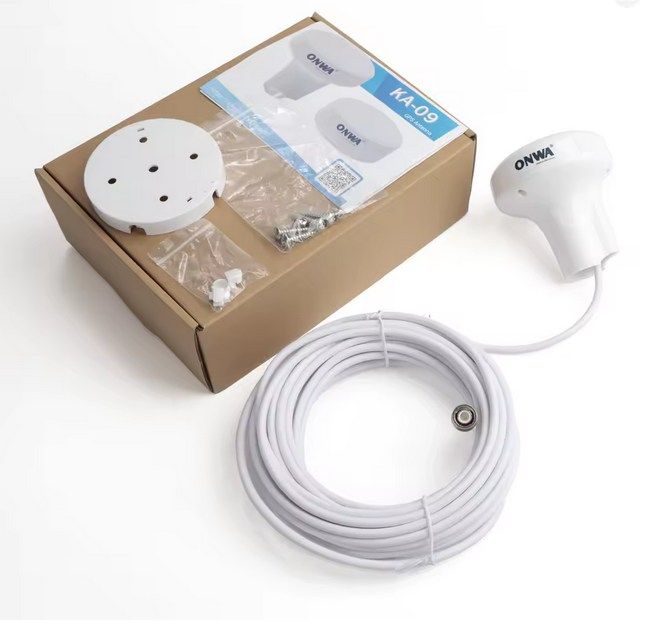

• Lieferumfang: Hauptgerät, Flachsockel, 4 lange Schrauben (TA5-20), 2 kurze Schrauben (ST4-6), 2 Schraubschnallen, 1 Kabelbinderschnalle, 1 Dichtstopfen

🇬🇧

ONWA KA-09 GNSS Antenna

The ONWA KA-09 is a high-performance GNSS antenna designed for use on ships, vehicles, and other applications requiring precise positioning. It receives signals from the GPS, GLONASS, BDS (BeiDou), and GALILEO satellite systems and delivers stable positioning, speed, and timing data through its high gain and low noise characteristics, even under demanding weather conditions.

The housing is made of corrosion-proof polycarbonate (PC) resin and is hermetically sealed and fully waterproof (IPX7). The antenna operates across a temperature range of -40°C to +85°C, making it suitable for permanent outdoor use at sea.

Installation can be done either on a flat surface using the supplied base or on a pole with a 1"-14 threaded pipe. A minimum installation distance of 1 meter from iron, steel, or other magnetic materials must be maintained, and magnetic screws must not be used.

• Positioning satellites: GPS, GLONASS, BDS (BeiDou), GALILEO
• Amplification (LNA gain): 32 ± 2 dB
• Noise figure: < 1.5 dB
• Input VSWR: < 2.0
• Output VSWR: < 2.0
• Current consumption: < 15 mA
• Output impedance: 50 ohm
• Operating voltage: DC 3–5.5 V
• Operating temperature: -40°C to +85°C
• Storage temperature: -40°C to +90°C
• Waterproof rating: IPX7
• Enclosure: corrosion-proof polycarbonate (PC), hermetically sealed
• Dimensions: 90mm (D) x 110mm (H)
• Weight: 65 g (without cable & connector)
• Mounting: flat surface or pole mount to 1"-14 threaded pipe
• Package contents: main unit, flat base, 4 long screws (TA5-20), 2 short screws (ST4-6), 2 screw buckles, 1 wire thread buckle, 1 sealing plug
