EINSATZ: alle stationären und mobilen Anwendungen mit hochstabilen und präzisen Signalbedarf

Beispiele:

-direkter Anschluss an alle handelsüblichen DSC Seefunkgeräte als autarker Positionsgeber für Notfallrufe,

-externe GPS Antenne für Kartenplotter für Außenmontage auf Stahl/Aluminiumschiffe,

-Anschluss an alle Geräte mit RS232 serieller Schnittstelle und NMEA0183 Signaleingang.

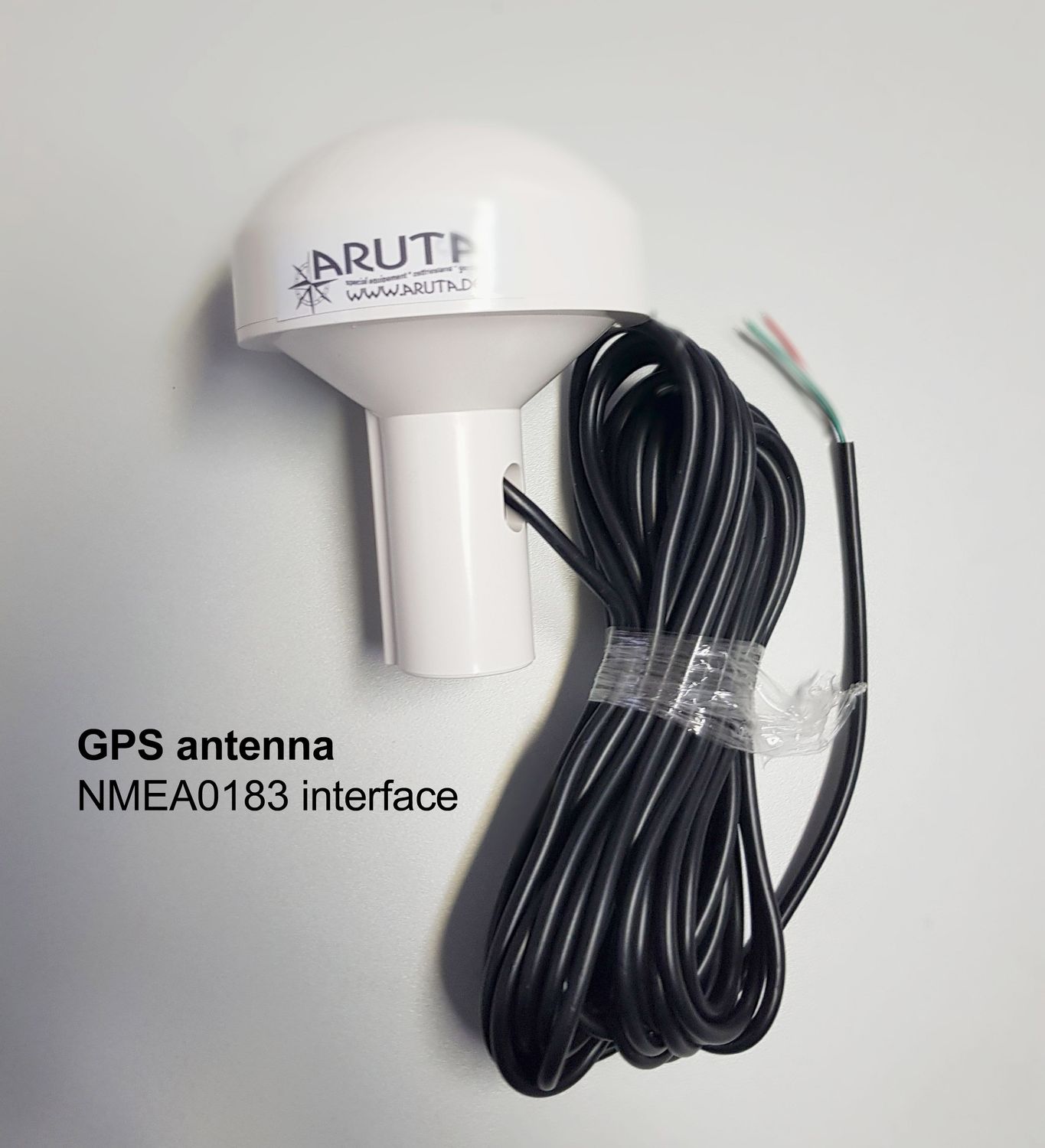

MODEL: HA-017M

Hersteller Matsutec Marine
Highlights :
1. 50 Kanal Empfänger
2. Hotstart in weniger als 1 Sekunde
3.-160dBm Empfangsemfindlichkeit
4. Beschleunigter Hotstart
5. Hohe Unempfindlichkeit gegen Vibrationen und Erschütterungen
6. Breites Spektrum der Versorgungsspannung 9V – 32V

GEHÄUSE
Kompaktes, antikorrosives und extrem stabiles PC (polycarbonate) Gehäuse
Konstruktion : hermetisch verschlossen, wasserdicht IPX7
Abmessungen :90mm(D) X 110mm(H)
Gewicht: 65g (w/o cable & connector)
Befestigung: Innengewinde für standart Antennenhalterung 1”
Kabellänge 7,5 Meter.

UMGEBUNG
Betriebstemperatur:-30℃~ +85℃
Aufbewahrungstemperatur :-40℃~ +90℃
Relative Luftfeuchtigkeit : 95% non-condensing
Wasserdichte: 100% wasserdicht (IPX-7)

ELEKTRISCHE EIGENSCHAFTEN
Antenna Element
Frequenz: 1575.42 MHz±1.023 MHz
Verstärkung: +5 dB typical
Verstärkung: 10°:-1 dB typical
Axial ratio :3 dB max
Output VSWR: 1.5 max
Output impedance: 50 ohm

GPS LEISTUNG

Empfängertyp: 50 Channels GPS L1 Frequency C/A Code
Time-To-First-Fix
Cold Start( Autonomous): 32 s
Warm Start( Autonomous): 32 s
Hot Start ( Autonomous ): weniger als 1 s

Empfindlichkeit
Tracking & Navigation: -160 dBm
Reacquisition: -160 dBm
Cold Start( Autonomous): -143 dBm
Horizontal Position Accuracy
Autonomous: Less than 2.5m
SBAS: Less than 2.0m
Dynamics: Less than 4 g
Operational Limits Velocity: 600 m/s
Ausgangsprotokoll:
NMEA0183 V2.0 @4800 Baud , 8N1
NMEA Ausgangssätze : RMC, GGA , GSA , GSV , GLL , VTG

Interface:
Output: RS-232 Port
Stromversorgung: intern DC 5V (Spannungsregler eingebaut 9V - 32V Eingangsspannung möglich)

Verdrahtung:
Wire Color: Designation
ROT：VCC Versorgungsspannung +9V bis +32V
SCHWARZ：Batteriemasse und Signalmasse GND
WEISS : Signalausgang TX

(GRÜN：Config)

ENGLISH:

High Sensitivity and Stability GPS/SBAS Receiver
MODEL: HA-017M
Highlights :
1,50-Channel engine with over 1 million effective correlator
2,Less than 1 second Time To First Fix for Hot and Aided Starts
3,-160dBm SuperSense acquisition and tracking sensitivity
4,Accelerated Startup at week signals for modules with KickStart feature
5,High immunity to jamming , advanced jamming suppression mechanism and Innovation RF architecture
6,Wide range of operating Voltage

PHYSICAL
Enclosure:High compact, corrosion-proof PC (polycarbonate) resin
Construction:Hermetically sealed, fully waterproof
Dimensions:90mm(D) X 110mm(H)
Weigh:65g (w/o cable & connector)
Mounting:Pole mount to 1”-14 threaded pipe

Length if cable 7.5 meters

ENVIRONMENTAL
Operating temperature:-30℃~ +85℃
Storage temperature:-40℃~ +90℃
Relative humidity:95% non-condensing
Waterproof:100% waterproof (IPX-7)

ELECTRICAL
Antenna Element
Center Frequency:1575.42 MHz±1.023 MHz
Absolute gain zenith:+5 dB typical
Absolute gain 10°:-1 dB typical
Axial ratio:3 dB max
Output VSWR:1.5 max
Output impedance:50 ohm

GPS Performance
Receiver Type:50 Channels GPS L1 Frequency C/A Code
Time-To-First-Fix2
Cold Start( Autonomous):32 s
Warm Start( Autonomous):32 s
Hot Start ( Autonomous ):Less than 1 s

Sensitivity
Tracking & Navigation:-160 dBm
Reacquisition:-160 dBm
Cold Start( Autonomous):-143 dBm
Horizontal Position Accuracy
Autonomous:Less than 2.5m
SBAS:Less than 2.0m
Dynamics:Less than 4 g
Operational Limits Velocity:600 m/s
User Protocol :
Protocols:NMEA0183 V2.0 @4800 Baud , 8N1
NMEA Messages:RMC, GGA , GSA , GSV , GLL , VTG

Interface:
Output:RS-232 Port
Power Supply:DC 5V

Wire Link:
Wire Color:Designation
Red：VCC
Black：Ground
Green：Config

White：TX

Optional Zubehör / Auswahl rechts

option accessory, choose at right

B.

Einfache 1 inch GPS Antennenhalterung für Dckmontage, standtard 1 Zoll Schraubgewinde, extrem stabile ABS Ausführung

Simple 1 inch GPS bracken for mounting all GPS antennas on deck, heavy duty ABS plastic.

C.

1 Stück:

Heavy Duty Nylon Antennenhalterung für viele GPS oder UKW Funkantennen mit Standard 1/2 zoll Innengewinde

Für Rohr / Reling 19-25mm.

Sehr stabil und UV Lichtresistent. VA Edelstahlschrauben.

Schnell verstellbar / neigbar mit Hebelarretierung.

Oder (Bitte Auswahl rechts treffen)

D.

Heavy Duty Nylon Antennenhalterung für viele GPS oder UKW Funkantennen mit Standard 1/2 zoll Innengewinde

Deckshalterung / Wandhalterung heavy duty, Nylon / Polyamid

schnell verstellbar mittels Hebel.

Lochabstand: 72 mm x 46 mm . Loch D = 8.5mm.

Oder (Bitte Auswahl rechts treffen)
