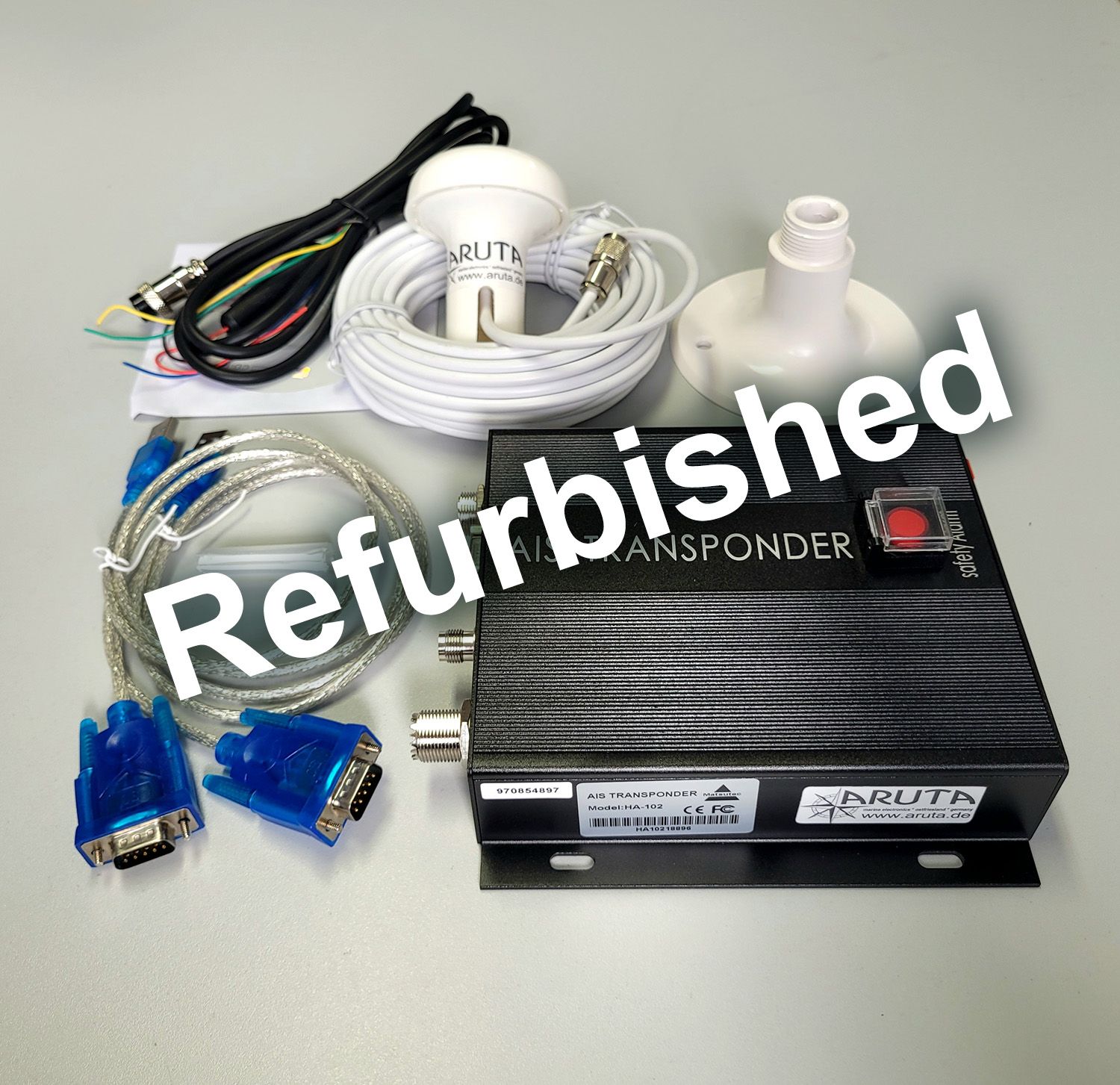

Der beliebte AIS class B Transponder im Refurbished PAKET:

HA-102 SOTDMA AIS class B Transponder

+ GPS Antenne inkl Kabel

+ GPS Antennenhalterung

+ RS232-USB Adapter zum Programmieren der MMSI und Übertragen der AIS & GPS Daten an einen PC mit Navisoftware

+ Programmiersoftware

!! Achtung: Das Gerät ist ein Retoure Rückläufer mit leichten Gebrauchsspuren und ohne Original Karton. !!

100% technisch in Ordnung, wir haben das Gerät sorfältig geprüft und getestet.

Auf gebrauchte Geräte vergeben wir 6 Montate Garantie und Gewährleistung.

Eigenschaften:

Version 2023 MK2 mit SOTDMA & class B+

Elektrische Eigenschaften in Übereinstimmung mit IEC 62297-1.

CE Zertifizierung und Konformitätserklärung, Betrieb in EU möglich.

Zweikanal Betrieb: Zwei TDMA Receiver empfangen Daten gleichzeitig auf zwei unabhängigen AIS Class A und B Kanälen. Ein TDMA Transmitter/Transponder sendet Class B AIS Daten des eigenen Bootes (Sportschifffahrt) abwechselnd auf 2 Kanälen.

SOTDMA koordiniert das Senden der Daten in AIS Zeitfenstern, verhindert Sendekonflikte.

Gerät verfügt über einen externen seriellen Anschluss D-SUB 9 (RS-422, RS-232) zwecks Programmierung.

Optional NMEA2000 + Wlan, siehe zusätzliche Optionen rechts.

Sendet und Empfängt AIS Sicherheitsnachrichten

“SOS” Sicherheitstaste zum Absetzen einer AIS SART Alarm Meldung

Unterstützt die Betriebsarten: carrier-sense mode, assigned mode and polled mode.

Interner GPS Empfänger liefert erforderliche Daten: Position, COG und SOG

In unserem EU Bundle ist eine passende externe GPS Antenne mit 7m Kabel im Lieferumfang enthalten.

GPS Daten wie SOG, COG, Position können an externe kompatible Geräte mit NMEA0183 Port übermittelt werden wie PC, PDA, ECDIS, RADAR, Multifunktionsdisplays, Kartenplotter, VHF Seefunkgeräte, etc.

Unterstützt Empfang von SC Meldungen auf TDMA Kanal

LED Betriebsanzeigen: Power, Fehler, Time-Out, Status Empfang Kanal A und Kanal B, Status Senden Kanal B

Gefertigt in Industriequalität, robustes Aluminium Gehäuse, IPX5 Staub und Spritzwassergeschützt.

Lieferumfang EU Bundle:

- HA-102 AIS Class B Transponder (Receiver+Transceiver) mit SART Alarm Funktion

- HA-017 GPS Antenne mit 7m Kabel

- Deutschsprachige Installationsanleitung

- CD-Rom mit AIS Programmiertool, Treibern, Installationsanleitung in Deutsch und Englisch

- Auf Wunsch MMSI und Schiffsdaten Programmierung für Sofortstart

Vorteile des EU Bundles:

- Preiswerte Sicherheitslösung auf Basis bewährter AIS und SART Technik für die Sportschifffahrt.

- Komplettpaket mit allen notwendigen Komponenten für einen Sofortstart (UKW Antenne oder Antennensplitter für Funkanbindung vorausgesetzt)

- Deutschsprachige Installationsanleitung

- MMSI & Schiffsdaten Programmierung der Transponder möglich

- Unterstützung per Email

- Garantie und Gewährleistung nach gesetzlichen Vorgaben (Gebrauchtgerät 6 Monate Gewährleistung)

- Keine Einfuhrsteuer oder Zollgebühren, die bei Lieferungen aus nicht EU Ländern anfallen würden.

Beschreibung:

Zweikanal Empfänger liefert AIS Daten (Position, Kurs, Geschwindigkeit, Name, Schiffsart usw) aller Schiffe in der Umgebung, die über AIS Transponder verfügen (für Berufsschifffahrt Pflicht). Diese können auf einem kompatiblen Kartenplotter, Multifunktionsdisplay oder PC dargestellt werden. Beinahe alle neueren Kartenplotter unterstützen NMEA0183. Gleichzeitig sendet der Transponder fortlaufend AIS Daten des eigenen Schiffes an alle Empfänger in der Nähe.

Zusätzlich verfügt das Gerät über eine Alarm Taste, die eine SART Notrufmeldung absetzt. Diese wird von allen AIS Empfängern in der Umgebung registriert.

SOTDMA Sendeart (neuste Version 2022)

CLASS B+ AIS Transponder/Sender.

Marine AIS Empfänger und Sender System.

Eigenschaften:

Hersteller: Matsutec

Model: HA-102 EU Bundle (HA-102 + HA-017)

Color: black

Abmessungen: 234*167*40mm

Standards: IEC 62297-1, IEC 61162-1, IEC 60945-2002

VHF Empfänger (Receiver):

Frequenzen: 156.025 MHZ-162.025 MHZ

Bandbreite: 25KHZ

Anzahl der AIS Receiver: 2 Receiver (zur selben Zeit AIS / DSC), 1 Transmitter

Kanal-1: Default CH 87B(161.975MHZ)

Kanal-2: Default CH 88B(162.025MHZ)

Anzahl von DSC Receiver: 1(CH 70)

RX DSC: 156.525MHZ

Max. Empfindlichkeit: PER<=20% ar -107dbm

VHF Sender (Transmitter):

Sendeleistung: 5 Watt peak (33dbm+ -1.5db) class B+

Modulation: GMSK/FM

Interne Datenrate: 9600bps/pro Kanal

Modulationsspektrum: IEC 62287

DSC Receiver:

Modulation: 1300hz/2100hz FSK

Interne Datenrate: 1200BPS+ -30PPM

Spurious response rejection: >= 70db for signal @-104 dbm; BER<=1%

Blocking: >= 70db for signal @-104 dbm; BER<=1%

GPS Receiver:

Empfangskanäle: 12 Kanäle

Empfindlichkeit: -140 dbm

Tracking sensitivity: -150 dbm

Positionsgenauigkeit: <2.5m CEP(GPS) Without SA

Ausgangsfrequenz: 1 hz / 1 Messung pro Sekunde

Stromversorgung:

Gleichstromspannung: 12V DC (10V-20V)

Leistungsaufnahme: weniger als 10w , < 840mA

Hauptgerät: 4 LED Statusanzeigen, 1 AN/AUS Schalter, 1 SART Alarm Schalter mit Schutzkappe

Schnittstellen:

RS-422/RS-232 in zwei Ausführungen:

1. D-Sub 9 Serielle Schnittstelle zum Programmieren der Basisdaten, Software anbei. Übertragen der GPS und AIS Daten an einen PC oder Notebook. RS232-USB Kabel optional erhältlich.

2. NMEA 0183 Ausgang am Powerkabel, 2 offene Litzen: AIS Daten: 38,4kBit Standard, RS232

GPS Antenne (im Lieferumfang im EU Budle ): TNC Buchse weiblich

VHF Antenne (optional): PL259 Buchse weiblich

Arbeitsumgebung:

Temperatur: Antenne: -25°C-70 °C,

Restlichen Komponenten: -15°C-55 °C

Aufbewahrungstemperatur: -25°C-70 °C

Luftfeuchtigkeit: Operating : 0-95 RH at 40 °C

GPS Antenna OPERATING: 100% Sealed

VHF Antenna OPERATING: 100% Sealed

Vibrationen: IEC 60945

Staubschutzklasse: IPX 5 (Schutz gegen Strahlwasser (Düse) aus beliebigem Winkel, Geschützt gegen Staub in schädigender Menge, vollständiger Schutz gegen Berührung)

Anmerkungen:

1. Die Farbe des Gerätes kann geringfügig von der Darstellung auf Fotos abweichen.

2. Abmessungen können entwicklungsbedingt leicht variieren

3. Zusatzoptionen und Erweiterungen können Sie im rechten Auswahlmenü "mit optionalem Zubehör" dazu kaufen. Details zu diesen Artikeln finden Sie unter dem jeweiligen Artikel oder im Artikel "Zubehör".

ENGLISH

Features:

Electrical function is accordance with IEC 62297-1.

Dual channel function: two TDMA receivers are receiving datum in two independent channel at the same time, and one TDMA transmitter is transmitting in two independent channels alternately.

SOTDMA function can avoid and solve communication conflict (new version 2022)

Transponder has external serial data interface(RS-422, rs-232).

Transmit and receive safety message, and equipped with "SOS" safety button.

Support three operation mode: carrier-sense mode, assigned mode and polled mode.

Internal GPS receiver, as data source for position, COG and SOG.

SOG can be connected to all devices compatible to GPS and PC, PDA, ECDIS, RADAR, etc.

Support DSC reception based on TDMA channel.

Alarm and indication (via LED) FOR power, error, time-out, status.

Descriptions:

Dual Channel Function SOTDMA Function (since 2022)

CLASS B+ AIS Transponder.

Marine AIS receiver and transmitter system.

Specifications:

Brand: Matsutec

Model: HA-102

Color: black

Size: 234*167*40mm

Standard: IEC 62297-1

IEC 61162-1

IEC 60945-2002

VHF Receiver:

Frequency range: 156.025 MHZ-162.025 MHZ

Channel bandwidth: 25KHZ

Number of AIS Receiver: 2 Receiver(one time share between AIS /DSC)1 Transmitter

CH-1: Default CH 87B(161.975MHZ)

CH-2: Default CH 88B(162.025MHZ)

Number of DSC Receiver: 1(CH 70)

RX DSC: 156.525MHZ

Max. Usable sensitivity: PER<=20% ar -107dbm

VHF Transmitter:

Power output: 5 Watt peak (33dbm+ -1.5db) class B+

Modulation: GMSK/FM

Data rate: 9600bps/per channel

Modulation spectrum: IEC 62287

DSC Receiver:

Modulation: 1300hz/2100hz FSK

Data rate: 1200BPS+ -30PPM

Spurious response rejection: >= 70db for signal @-104 dbm; BER<=1%

Blocking: >= 70db for signal @-104 dbm; BER<=1%

GPS Receiver:

Receiving channels: 12 channels

Acquisition sensitivity: -140 dbm

Tracking sensitivity: -150 dbm

Position Accuracy:<2.5m CEP(GPS) Without SA

Output rate: 1 hz

Power:

Supply voltage: 12V DC (10V-20V)

Power consumption: Less than 10w

Main unit: 4 LED Indicator working Status

1 ON/OFF Switcher

Interface:

Ports: NMEA 0183/RS-422/RS-232

GPS Antenna(optional): Female TNC Connector

VHF Antenna(optional): Female Type M Connector

Environment:

Operating temperature: Antenna: -25°C-70 °C

Others: -15°C-55 °C

Storage Temperature: -25°C-70 °C

Humidity: Operating : 0-95 RH at 40 °C

GPS Antenna OPERATING: 100% Sealed

VHF Antenna OPERATING: 100% Sealed

Vibration: IEC 60945

Waterproof: IPX 5

Package Included:

1 x CLASS B AIS Transponder

1 x CD

1 x Cable

Notes:

1.The real color of the item may be slightly different from the pictures shown on website caused by many factors such as brightness of your monitor and light brightness.

2.Please allow slight deviation for the measurement data.

3. You can buy additional options and extensions in the selection menu on the right "mit optionalem Zubehör". Details on these items can be found under the respective item or in the "Accessories/Zubehör" item.
