Kurzbeschreibung:

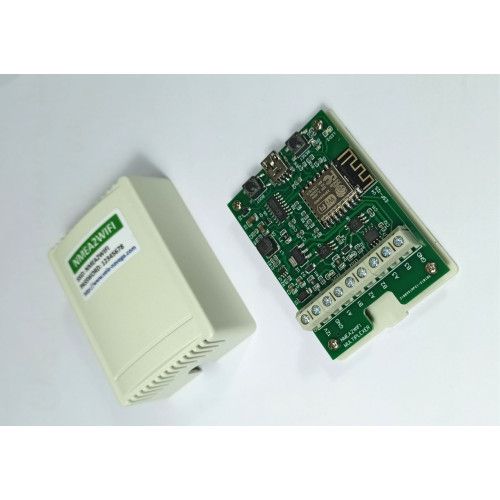

Bidirektionaler WLAN-Multiplexer mit 2 NMEA-0183-Eingängen. Bringt Bordinstrumenten- und AIS-Daten drahtlos auf Smartphone, Tablet oder Laptop.

Beschreibung (lang):

Dieses Modul ermöglicht bidirektionale WLAN-Kommunikation zwischen Smartphone, Tablet oder Laptop und der Bordinstrumentierung. Das System verfügt über 2 opto-isolierte, vollständig NMEA-0183-kompatible Eingangsports. Ein Port dient zum Empfang von Instrumentendaten mit 4.800 oder 9.600 Baud. Der andere Port hat eine einstellbare Baudrate von 4.800 bis 38.400 und kann AIS-Daten empfangen. Beide Datenströme können kombiniert und per WLAN an verbundene Empfänger gesendet werden. Zusätzlich verfügt das Modul über einen NMEA-0183-Ausgangsport mit einstellbarer Baudrate von 4.800 bis 38.400. Der Ausgangsport kann Daten übertragen, die von den beiden Eingangsports oder per WLAN empfangen wurden.

Das Modul lässt sich auf verschiedene Arten nutzen: mit einem PC und Navigationssoftware wie OpenCPN oder mit verschiedenen kostenlosen Apps für Android oder iOS. Zusätzlich lassen sich Sonar-Chart-Live-Karten in der Navionics-Boating-HD-App nutzen.

Elektrische Eigenschaften:

• Versorgungsspannung: 7 V bis 16 V DC
• Stromverbrauch: unter 70 mA bei WLAN AN, bzw. 30 mA bei WLAN AUS
• NMEA-0183-Eingänge: P1 und P2 – optisch isoliert
• NMEA-0183-Ausgang: P3 – RS-422-kompatibel
• Baudraten: P1 (4.800 oder 9.600), P2 und P3 (4.800, 9.600, 19.200 oder 38.400)

Installation:

Stromversorgung (üblicherweise 12 V) und serielle Ports nutzen Schraubklemmen, deren Beschriftung auf der Platine aufgedruckt ist. Die Stromversorgung ist mit 12V (positiv) und GND (negativ) beschriftet. Die beiden seriellen Eingänge sind mit A1/B1 (Port 1) und A2/B2 (Port 2) beschriftet. Bei einem differenziellen NMEA-Signal wird die A- (bzw. +) Klemme mit A1 (bzw. A2) und die B- (bzw. −) Klemme mit B1 (bzw. B2) verbunden. Bei einem unsymmetrischen Signal (z. B. RS-232) wird die Output-Klemme mit A1 (bzw. A2) und die Masse-/Common-Klemme mit B1 (bzw. B2) verbunden. Der Ausgangsport nutzt eine 3-polige Schraubklemme mit den Bezeichnungen A3, B3 und GND. Hat das Empfängergerät einen opto-isolierten Eingang, wird A3 mit dessen A- (bzw. +) Klemme und B3 mit dessen B- (bzw. −) Klemme verbunden. Ist der Eingang des Empfängers nicht opto-isoliert, ist besondere Sorgfalt geboten: A3 wird mit der Eingangsklemme des Empfängers verbunden, B3 bleibt unbenutzt. Teilen sich Multiplexer und Empfänger zusätzlich keine gemeinsame Masse, wird GND mit der Masse-/Common-Klemme des Empfängers verbunden.

Konfiguration:

Das Modul ist vollständig per WLAN konfigurierbar. Bei erster Inbetriebnahme startet es mit Werkseinstellungen und erstellt automatisch ein WLAN-Netzwerk namens NMEA2WIFI. Smartphone bzw. PC von anderen Netzwerken trennen und mit dem Passwort 12345678 mit NMEA2WIFI verbinden. Nach dem Verbinden die Adresse 192.168.4.1 in die Adressleiste des Browsers eingeben, um die Konfigurationsseite zu öffnen.

Support / Reset:

Werksreset über den mit SW1 beschrifteten Taster auf der Hauptplatine (ca. 3 Sekunden gedrückt halten), falls Netzwerkname oder Passwort vergessen wurden.

Hinweis: Anschluss und Konfiguration dieses Multiplexers setzen Grundkenntnisse in Bordelektrik sowie ein sicheres Verständnis der verwendeten Schnittstellen voraus, insbesondere beim Verdrahten der Schraubklemmen und beim Einhalten der richtigen Polarität. Die Konfiguration erfolgt über eine integrierte WLAN-Weboberfläche (Verbindung zum Access Point des Geräts, Aufruf von 192.168.4.1) und erfordert etwas Erfahrung im Umgang mit Netzwerkeinstellungen. Bei unsachgemäßem Anschluss können angeschlossene Geräte beschädigt werden. Wir empfehlen die Installation nur Personen mit entsprechender technischer Erfahrung bzw. die Hinzuziehung eines Fachbetriebs.
