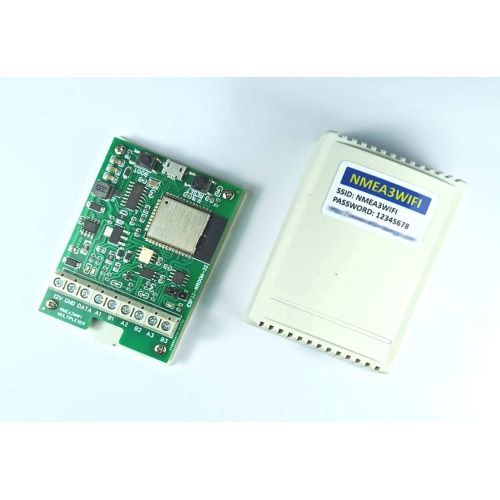

Nmea3Wifi SMD – NMEA 0183/SeaTalk1 WLAN-Multiplexer

Kurzbeschreibung:

WLAN-Multiplexer mit 2 NMEA-0183-Eingängen und bidirektionalem SeaTalk1-Port. Verbindet NMEA-0183- oder SeaTalk1-Instrumente drahtlos oder kabelgebunden mit Smartphone, Computer oder Kartenplotter.

Beschreibung (lang):

Dieser Multiplexer verbindet NMEA-0183- oder SeaTalk1-Instrumente per WLAN oder Kabel mit Smartphone, Computer oder Kartenplotter. Das System besitzt 2 opto-isolierte NMEA-0183-Eingänge und einen NMEA-0183-Ausgang sowie einen bidirektionalen USB-Port. Zusätzlich verfügt es über einen bidirektionalen SeaTalk1-Anschluss, der sowohl als Eingang als auch als Ausgang arbeiten kann. Daten vom SeaTalk1-Bus werden in NMEA-0183-Sätze umgewandelt; NMEA-0183-Daten können ebenfalls in SeaTalk1-Datagramme umgewandelt und auf den SeaTalk1-Bus gesendet werden. Die WLAN-Kommunikation unterstützt sowohl UDP als auch TCP.

Insgesamt stehen 5 Eingangs-Datenströme (2 seriell, 2 WLAN, 1 SeaTalk1) und 4 Ausgangs-Datenströme (1 seriell, 2 WLAN, 1 SeaTalk1) zur Verfügung. Alle 5 Eingangsströme lassen sich filtern, kombinieren und auf beliebige der 4 Ausgangsströme routen. Filterung ist auf dem seriellen und dem SeaTalk1-Ausgang möglich. Der Multiplexer eignet sich zudem als Debugger/Analyzer für den Datenverkehr auf dem SeaTalk1-Bus.

Elektrische Eigenschaften:

• Mikrocontroller: ESP32 (2 Kerne – 4 MB – 240 MHz)
• Versorgungsspannung: 7 V bis 16 V DC
• Stromverbrauch: unter 90 mA bei WLAN AN, unter 10 mA bei WLAN AUS und Seriell AUS
• NMEA-0183-Eingänge: P1 und P2 – optisch isoliert
• NMEA-0183-Ausgang: P3 – RS-422-kompatibel
• SeaTalk1-Port: Eingang und Ausgang (vollständig bidirektional)
• Baudraten: P1 und P2 = 4.800, 9.600, 19.200 oder 38.400; P3 und USB = 4.800, 9.600, 19.200, 38.400, 57.600 oder 115.200
• NMEA-0183-Satzfilterung: serielle Ein-/Ausgänge und WLAN-Eingänge
• SeaTalk1-Datagrammfilterung: auf Ein- und Ausgang
• Firmware-Update: Over-the-Air (OTA), kabellos
• WLAN-Protokolle: UDP und TCP
• Weitere Funktionen: Betrieb im Simulations- oder Debug-Modus

Installation:

Vor der Installation kann der Multiplexer zum Kennenlernen allein über ein USB-Kabel am Computer mit Strom versorgt werden. Man kann sich mit dem unten beschriebenen WLAN-Netzwerk verbinden, den Simulationsmodus wählen und simulierte Instrumenten- und AIS-Daten in Apps wie Navionics, OpenCPN oder anderen empfangen. Die Einheit kann über eine 12-V-Stromversorgung oder über den SeaTalk1-Bus versorgt werden (bei direktem Batterieanschluss Sicherung oder Schutzschalter verwenden). Bei Nutzung des SeaTalk1-Busses werden dessen 3 Adern – 12V (meist rot), GND (meist schwarz) und DATA (meist gelb) – an die entsprechend beschrifteten Schraubklemmen 12V, GND und DATA angeschlossen. Ohne SeaTalk1-Bus werden nur 12V und GND verwendet, DATA bleibt unbeschaltet. Die beiden seriellen Eingänge P1 und P2 sind mit A1/B1 und A2/B2 beschriftet. Manche Instrumente verwenden statt A/B die Bezeichnung Nmea+/Nmea- – in diesem Fall Nmea+ mit A1 (bzw. A2) und Nmea- mit B1 (bzw. B2) verbinden. Bei einem unsymmetrischen Signal (z. B. RS-232) wird die Output-Klemme mit A1 (bzw. A2) und die Masse-/Common-Klemme mit B1 (bzw. B2) verbunden. Der serielle Ausgang P3 nutzt die Klemmen A3/B3. Ein Jumper legt den Zustand von B3 fest: werkseitig ist B3 als GND gesetzt, was in 99 % der Fälle passt. Für einen differenziellen Ausgang an P3 muss der Jumper umgesteckt und P3 mit einem differenziellen (idealerweise opto-isolierten) Eingang verbunden werden.

Konfiguration:

Der Multiplexer ist vollständig per WLAN konfigurierbar. Bei erster Inbetriebnahme startet er mit Werkseinstellungen und erstellt automatisch ein WLAN-Netzwerk namens NMEA3WiFi. Smartphone bzw. PC von anderen Netzwerken trennen (mobile Daten nach Möglichkeit deaktivieren) und mit dem Passwort 12345678 mit NMEA3WiFi verbinden. Nach dem Verbinden die Adresse 192.168.4.1 in die Adressleiste des Browsers eingeben, um die Konfigurationsseite mit allen Einstellungen und Betriebsmodi zu öffnen.

Support / Reset:

Werksreset jederzeit möglich über den mit BOOT oder SW1 beschrifteten Taster (2 Sekunden gedrückt halten). Zukünftige Nmea3Wifi-Versionen können optisch vom Handbuch-Deckblatt abweichen.

Hinweis: Anschluss und Konfiguration dieses Multiplexers setzen Grundkenntnisse in Bordelektrik sowie ein sicheres Verständnis der verwendeten Schnittstellen voraus, insbesondere beim Verdrahten der Schraubklemmen und beim Einhalten der richtigen Polarität. Die Konfiguration erfolgt über eine integrierte WLAN-Weboberfläche (Verbindung zum Access Point des Geräts, Aufruf von 192.168.4.1) und erfordert etwas Erfahrung im Umgang mit Netzwerkeinstellungen. Bei unsachgemäßem Anschluss können angeschlossene Geräte beschädigt werden. Wir empfehlen die Installation nur Personen mit entsprechender technischer Erfahrung bzw. die Hinzuziehung eines Fachbetriebs.
