Achtung:
Dieses Gerät wird von uns künftig nicht mehr vertrieben! Bitte scheuen Sie sich vergleichbare Modelle Xinuo XA-200 und Matsutec HA-102 in unserem Shop an.
Attention: We do not supply this device anymore. Check out similar devices like Xinuo XA-200 und Matsutec HA-102 in our shop.
Eigenschaften:
Neue Version 2022 mit SOTDMA & class B+
Elektrische Eigenschaften in Übereinstimmung mit IEC 62297-1.
CE Zertifizierung und Konformitätserklärung, Betrieb in EU möglich.
Zweikanal Betrieb: Zwei TDMA Receiver empfangen Daten gleichzeitig auf zwei unabhängigen AIS Class A und B Kanälen. Ein TDMA Transmitter/Transponder sendet Class B AIS Daten des eigenen Bootes (Sportschifffahrt) abwechselnd auf 2 Kanälen.
SOTDMA koordiniert das Senden der Daten in AIS Zeitfenstern, verhindert Sendekonflikte
Gerät verfügt über einen externen seriellen Anschluss D-SUB 9 (RS-422, RS-232) zwecks Programmierung.
Optional NMEA2000 + Wlan, siehe zusätzliche Optionen rechts.
Sendet und Empfängt AIS Sicherheitsnachrichten
Unterstützt die Betriebsarten: carrier-sense mode, assigned mode and polled mode.
Interner GPS Empfänger liefert erforderliche Daten: Position, COG und SOG
In unserem EU Bundle ist passende externe GPS Antenne mit 7m Kabel im Lieferumfang enthalten
GPS Daten wie SOG, COG, Position können an externe kompatible Geräte mit NMEA0183 Port übermittelt werden wie PC, PDA, ECDIS, RADAR, Multifunktionsdisplays, Kartenplotter, VHF Seefunkgeräte, etc.
Unterstützt Empfang von SC Meldungen auf TDMA Kanal
LED Betriebsanzeigen: Power, Fehler, Time-Out, Status Empfang Kanal A und Kanal B, Status Senden Kanal B
Gefertigt in Industriequalität, robustes Aluminium Gehäuse, IPX5 Staub und Spritzwassergeschützt.
Lieferumfang EU Bundle:

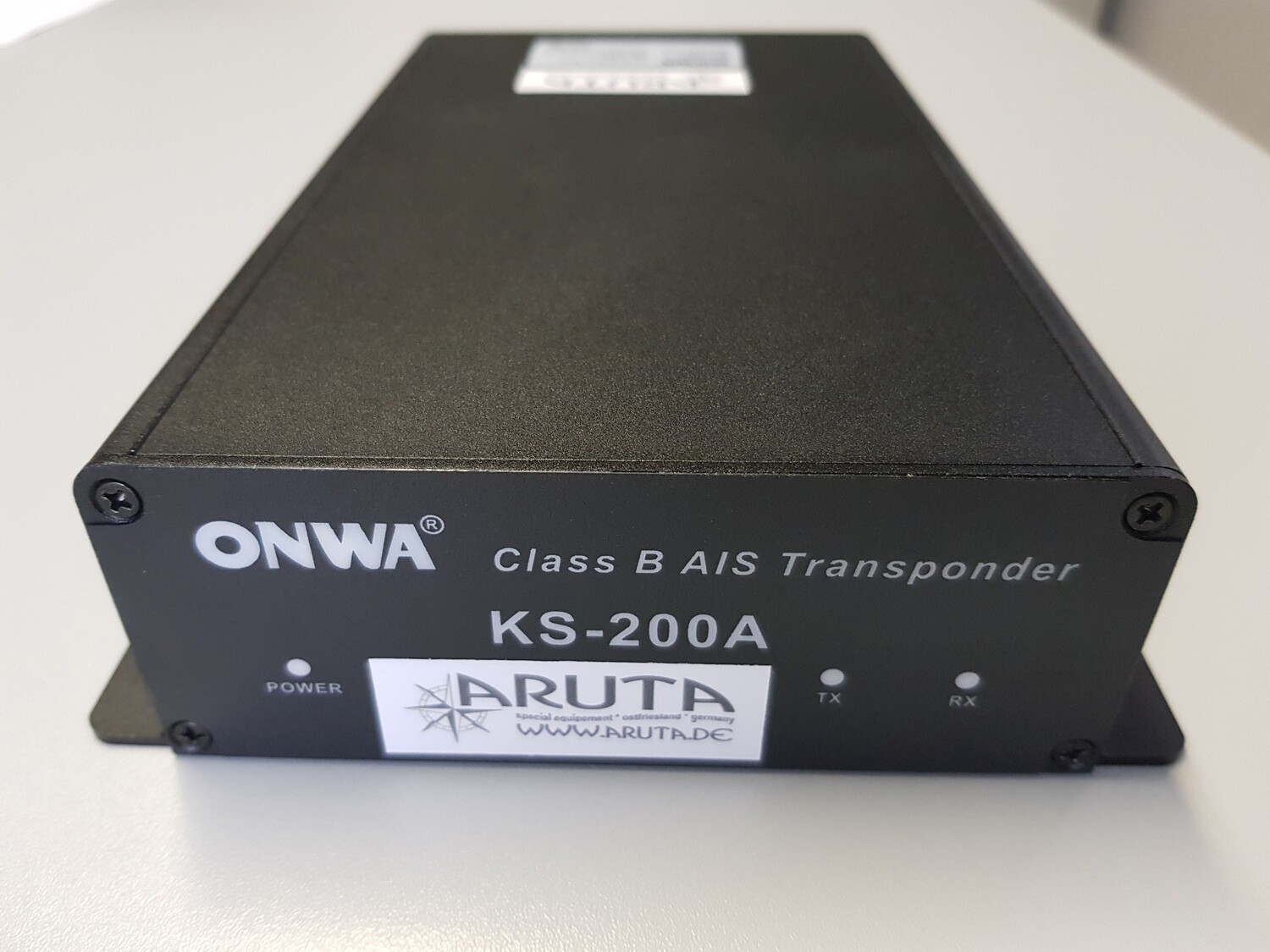

- KS200A AIS Class B Transponder (Receiver+Transceiver) mit SART Alarm Funktion
- HA-107 GPS Antenne mit 7m Kabel
- Deutschsprachige Installationsanleitung
- CD-Rom mit AIS Programmiertool, Treibern, Installationsanleitung, Bedienungsanleitung in Deutsch und Englisch
- Kostenlose MMSI und Schiffsdaten Programmierung für Sofortstart
Vorteile des EU Bundles:
- Preiswerte Sicherheitslösungen auf Basis bewährter AIS und SART Technik für die Sportschifffahrt.
- Komplettpaket mit allen notwendigen Komponenten für einen Sofortstart
- Deutschsprachige Installations- und Bedienungsanleitungen
- Kostenlose MMSI & Schiffsdaten Programmierung der Transponder
- Deutschsprachige Installations- und Bedienungsanleitungen
- Unterstützung per Email
- Garantie und Gewährleistung nach gesetzlichen Vorgaben
- Keine Einfuhrsteuer oder Zollgebühren, die bei Lieferungen aus nicht EU Ländern anfallen würden.
Beschreibung:
Zweikanal Empfänger liefert AIS Daten (Position, Kurs, Geschwindigkeit, Name, Schiffsart usw) aller Schiffe in der Umgebung, die über AIS Transponder verfügen (für Berufsschifffahrt Pflicht). Diese können auf einem kompatiblen Kartenplotter, Multifunktionsdisplay oder PC dargestellt werden. Beinahe alle neueren Kartenplotter unterstützen Gleichzeitig sendet der Transponder fortlaufend AIS Daten des eigenen Schiffes an alle Empfänger in der Nähe.
SOTDMA Sendeart (neuste Version 2022)
CLASS B+ AIS Transponder/Sender.
Marine AIS Empfänger und Sender System.
Eigenschaften:
Hersteller: Matsutec
Model: KS200A EU Bundle (KS200A+ HA-017 + Programmierservice)
Color: black
Abmessungen: 234*167*40mm
Standards: IEC 62297-1, IEC 61162-1, IEC 60945-2002
VHF Empfänger (Receiver):
Frequenzen: 156.025 MHZ-162.025 MHZ
Bandbreite: 25KHZ
Anzahl der AIS Receiver: 2 Receiver (zur selben Zeit AIS / DSC), 1 Transmitter
Kanal-1: Default CH 87B(161.975MHZ)
Kanal-2: Default CH 88B(162.025MHZ)
Anzahl von DSC Receiver: 1(CH 70)
RX DSC: 156.525MHZ
Max. Empfindlichkeit: PER<=20% ar -107dbm
VHF Sender (Transmitter):
Sendeleistung: 5Watt peak watt(33dbm+ -1.5db) class B+
Modulation: GMSK/FM
Interne Datenrate: 9600bps/pro Kanal
Modulationsspektrum: IEC 62287
DSC Receiver:
Modulation: 1300hz/2100hz FSK
Interne Datenrate: 1200BPS+ -30PPM
Spurious response rejection: >= 70db for signal @-104 dbm; BER<=1%
Blocking: >= 70db for signal @-104 dbm; BER<=1%
GPS Receiver:
Empfangskanäle: 12 Kanäle
Empfindlichkeit: -140 dbm
Tracking sensitivity: -150 dbm
Positionsgenauigkeit: <2.5m CEP(GPS) Without SA
Ausgangsfrequenz: 1 hz / 1 Messung pro Sekunde
Stromversorgung:
Gleichstromspannung: 12V DC (10V-20V)
Leistungsaufnahme: weniger als 10w , < 840mA
Hauptgerät: 3 LED Statusanzeigen, 1 AN/AUS Schalter,
Schnittstellen:
RS-422/RS-232 D-Sub 9 Serielle Schnittstelle zum Programmieren Basisdaten, Software anbei
NMEA 0183 Ausgang am Powerkabel, 2 offene Litzen: AIS Daten: 38,4kBit Standar, RS232
NMEA 0183 Ausgang am Powerkabel, 2 offene Litzen: GPS Daten: 38,4kBitm, RS232
GPS Antenne (im Lieferumfang im EU Budle ): TNC Buchse weiblich
VHF Antenne (optional): PL259 Buchse weiblich
Arbeitsumgebung:
Temperatur: Antenne: -25°C-70 °C,Restlichen Komponenten: -15°C-55 °C
Aufbewahrungstemperatur: -25°C-70 °C
Luftfeuchtigkeit: Operating : 0-95 RH at 40 °C
GPS Antenna OPERATING: 100% Sealed
VHF Antenna OPERATING: 100% Sealed
Vibrationen: IEC 60945
Staubschutzklasse: IPX 5 (Schutz gegen Strahlwasser (Düse) aus beliebigem Winkel, Geschützt gegen Staub in schädigender Menge, vollständiger Schutz gegen Berührung)
Anmerkungen:
1. Die Farbe des Gerätes kann geringfügig von der Darstellung auf Fotos abweichen.
2. Abmessungen können entwicklungsbedingt leicht variieren
3. Zusatzoptionen und Erweiterungen können Sie im rechten Auswahlmenü "mit optionalem Zubehör" dazu kaufen. Details zu diesen Artikeln finden Sie unter dem jeweiligen Artikel oder im Artikel "Zubehör".
ENGLISH
Features:
Electrical function is accordance with IEC 62297-1.
Dual channel function: two TDMA receivers are receiving datum in two independent channel at the same time, and one TDMA transmitter is transmitting in two independent channels alternately.
SOTDMA function can avoid and solve communication conflict (new version 2022)
Transponder has external serial data interface(RS-422, rs-232).
Support three operation mode: carrier-sense mode, assigned mode and polled mode.
Internal GPS receiver, as data source for position, COG and SOG.
SOG can be connected to all devices compatible to GPS and PC, PDA, ECDIS, RADAR, etc.
Support DSC reception based on TDMA channel.
Alarm and indication (via LED) FOR power, error, time-out, status.
Descriptions:
Dual Channel Function SOTDMA Function (since 2022)
CLASS B+ AIS Transponder.
Marine AIS receiver and transmitter system.
Specifications:
Brand: ONWA
Model: KS200A
Color: black
Size: 234*167*40mm
Standard: IEC 62297-1
IEC 61162-1
IEC 60945-2002
VHF Receiver:
Frequency range: 156.025 MHZ-162.025 MHZ
Channel bandwidth: 25KHZ
Number of AIS Receiver: 2 Receiver(one time share between AIS /DSC)1 Transmitter
CH-1: Default CH 87B(161.975MHZ)
CH-2: Default CH 88B(162.025MHZ)
Number of DSC Receiver: 1(CH 70)
RX DSC: 156.525MHZ
Max. Usable sensitivity: PER<=20% ar -107dbm
VHF Transmitter:
Power output: 5 Watt peak watt(33dbm+ -1.5db) class B+
Modulation: GMSK/FM
Data rate: 9600bps/per channel
Modulation spectrum: IEC 62287
DSC Receiver:
Modulation: 1300hz/2100hz FSK
Data rate: 1200BPS+ -30PPM
Spurious response rejection: >= 70db for signal @-104 dbm; BER<=1%
Blocking: >= 70db for signal @-104 dbm; BER<=1%
GPS Receiver:
Receiving channels: 12 channels
Acquisition sensitivity: -140 dbm
Tracking sensitivity: -150 dbm
Position Accuracy:<2.5m CEP(GPS) Without SA
Output rate: 1 hz
Power:
Supply voltage: 12V DC (10V-20V)
Power consumption: Less than 10w
Main unit: 4 LED Indicator working Status
1 ON/OFF Switcher
Interface:
Ports: NMEA 0183/RS-422/RS-232
GPS Antenna(optional): Female TNC Connector
VHF Antenna(optional): Female Type M Connector
Environment:
Operating temperature: Antenna: -25°C-70 °C
Others: -15°C-55 °C
Storage Temperature: -25°C-70 °C
Humidity: Operating : 0-95 RH at 40 °C
GPS Antenna OPERATING: 100% Sealed
VHF Antenna OPERATING: 100% Sealed
Vibration: IEC 60945
Waterproof: IPX 5
Package Included:
1 x CLASS B AIS Transponder
1 x CD
1 x Cable
Notes:
1.The real color of the item may be slightly different from the pictures shown on website caused by many factors such as brightness of your monitor and light brightness.
2.Please allow slight deviation for the measurement data.
3. You can buy additional options and extensions in the selection menu on the right "mit optionalem Zubehör". Details on these items can be found under the respective item or in the "Accessories/Zubehör" item.
- AIS Transponder (AIS Sender / Transceiver und Empfänger / Receiver) mit und ohne Bildschirm und Kartenplotterfunktionen mit aktuellster SOTDMA sowie NMEA0183 und NMEA2000 Technologie sind unsere Kernkompetenz
- Komplettpakete mit allen notwendigen Komponenten für einen Sofortstart
- UKW Antennen, AIS Antennen, GPS Antennen passiv und aktiv GPS SBAS mit NMEA0183 Interface, Antennenkabel RG58, UKW VHF Antennensplitter
- Deutschsprachige Kurzanleitungen Quick Starts
- MMSI & Schiffsdaten Programmierung der Transponder auf Wunsch
- Unterstützung per Email
- Garantie und Gewährleistung nach gesetzlichen Vorgaben
- Keine Einfuhrumsatzsteuer oder Zollgebühren, die bei Lieferungen aus nicht EU Ländern anfallen
- Alle Komponenten sind von uns auf eigenem Segelschiff in der Nordsee getestet
