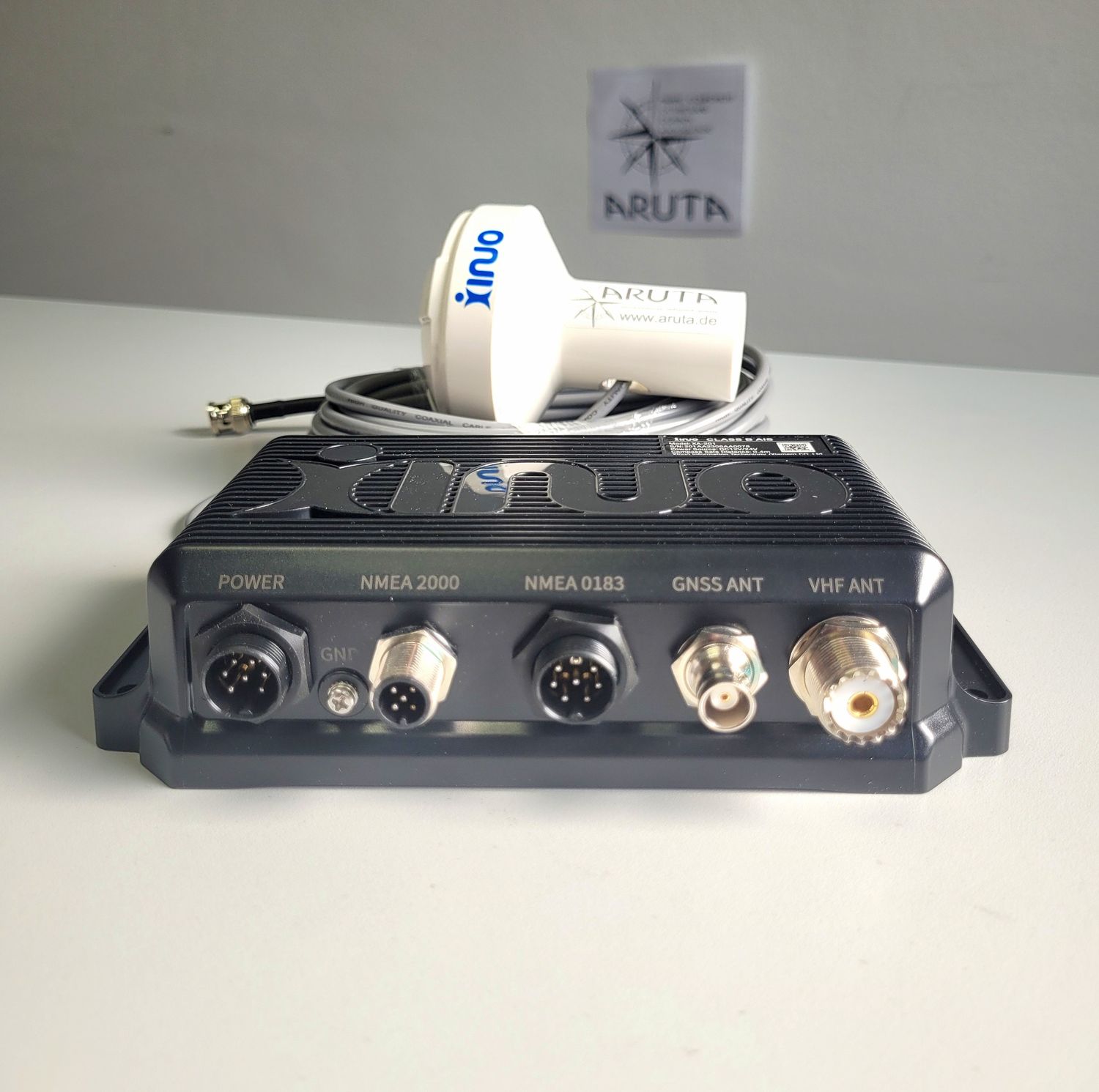

XA-201 ist ein automatisches Identifikationssystem für Schiffe der AIS-Klasse B (Transponder / Sender und Empfänger), das

Carrier Monitoring Time-Sharing Multiple Access (CSTDMA)-Technologie unterstützt sowie wahlweise 5W oder 2W Sendeleistung bietet.

Dieses Produkt ist klein, einfach zu installieren und sehr gut für kleine Schiffe geeignet.

XA-201 unterstützt NMEA 2000- und NMEA 0183-Kommunikation und sein Ausgang entspricht der IEC 62287 und den zugehörigen Standards. XA-201 wurde ist CE, CE red und BSH zertifiziert. Somit können AIS und GPS Daten an andere Geräte wie Kartenplotter (34800baud) oder UKW Funk (9600 oder 4800 baud) übermittelt werden. Mit einem optionalen WiFi WLan mini router können die AIS Daten auch an mobile Geräte wie Tablets oder Smartphones mit entsprechender Navigations App (Bsp.: Navionics Boating, NV Charts,, AVnav, openCPN usw.) zur Darstellung der Schiffe in der Navigationskarte genutzt werden.

Mit Wi-Fi- und Bluetooth können Sie eine Verbindung zu einer mobilen Anwendung oder einem IPAD herstellen, um die statischen AIS-Daten Ihres Bootes einzustellen.

Die Kombination aus eingebautem Summer und LED-Anzeigeleuchte zeigt den tatsächlichen Betriebsstatus des Geräts an.

Mit Hilfe eines optionalen Schalters (nicht im Lieferumfang) ist der „Silent“-Modus möglich, sodass der Benutzer Senden statischer und dynamischer Informationen unterbrechen kann, wenn es für Datenschutz oder Sicherheit erforderlich ist.

Mit Hilfe eines weiteren optionalen Schalters (nicht im Lieferumfang) ist eine „Alarm“-Modus Funktion nachrüstbar, die es dem Benutzer das Aussenden einer AIS SART / SOS-Nachricht ermöglicht.

Inhalt Standardpaket (Zahlreiche Erweiterungen in unserem Shop erhältlich)

1 Haupteinheit 1

2 Netzkabel (2 m) 1

3 Datenkabel (1,2 m) 1

4 GNSS-Antenne (8 m) 1

5 NMEA2000-Staubkappe 1

6 Selbstschneidende Schraube (TA4,8*20) 4

7 Bedienungsanleitung 1

Merkmale

◆ Vom BSH geprüft und zugelassen, CE RED zertifiziert.

◆ Erfüllen Sie die IEC 62287-1; IEC 61108-1; IEC 61162-1; IEC 60945; ITU-R M.1371-5; IMO.A.694(17)-Standards.

◆ Integriertes WLAN und Bluetooth zum Einstellen von AIS-Informationen per Telefon-APP.

◆ Eingebautes hochpräzises Dual-Mode-Positionierungsmodul (BDS und GPS) für stabile und zuverlässige Positionierungsgenauigkeit.

◆ Eingebauter Summer, der akustische Warnungen über den Betriebsstatus des Geräts liefert.

◆ Wasserdichtigkeitsklasse IP67.

◆ Weitspannungs- und erdfreies Stromversorgungsdesign für verbesserte Stabilität und Zuverlässigkeit.

◆ Unterstützt NMEA-2000 und NMEA-0183.

Technische Spezifikationen

Datenport

GNSS-Antennenanschluss BNC

VHF-Antennenanschluss Sl16 (weiblich)

NMEA0183 4 Ports Datenschnittstelle, einschließlich 3 Ports Ausgang, 1 Ports Eingang

NMEA2000 unterstützt GNSS, AIS-Datenübertragung

Stromanschluss. Unterstützt externe Stromversorgung; Externer Alarm

AIS-Klasse B

Frequenz 156,025 ~ 162,025 MHz

Bandbreite 25KHz

Modulation GMSK / FM

Datenrate 9600 bps

Anzahl der AIS-Sender 1

Anzahl der AIS-Empfänger 2 (AIS1, AIS2)

AIS1 (Standard) 161,975 MHz

AIS2 (Standard) 162,025 MHz

TX-Ausgangsleistung 2W / 5W

Protokoll CSTDMA

RX-Empfindlichkeit ≤ -112 dBm bei 20 % PER

GNSS

GNSS-Empfänger 72 Kanäle

Empfangsfrequenz GPS L1: 1575,42 MHz; BDS B1: 1561,098 MHz

Genauigkeit GPS und BDS 2,5 m (CEP 50 % unter freiem Himmel)

GPS 5m (CEP50% freier Himmel)

BDS 5 m (CEP 50 % unter freiem Himmel)

Geschwindigkeitsgenauigkeit 0,1 m/s (50 % bei 10 m/s)

Zeit bis zur ersten Behebung: Kaltstart <30 s, Heißstart <1 s

Standards

IEC 62287-1; IEC 61108-1; IEC 61162-1; IEC 60945; ITU-R M.1371-5; IMO.A.694(17)

Umgebung

Arbeitstemperatur -15℃~+55℃

Wasserdichtigkeit IP67

Stromversorgung DC12V/DC24V

ENGLISH

XA-201 is an AIS class B ship automatic identification system equipment, which supports

carrier monitoring time-sharing multiple access (CSTDMA) technology and 5W or 2W power of transmition.

This product is small in size,easy for installation,very suitable for small vessels. XA-201 supports NMEA 2000 and NMEA 0183 communication,and its output complies with the IEC 62287 and associated standards. XA-201 was certified by CE / BSH.

With Wi-Fi and Bluetooth ports,you can connect to a mobile application or IPAD to set the static AIS data of you boat.

The combination of the built-in buzzer and LED indicator light indicates the actual operating status of the equipment.

The optional switch box enables the "silent"mode, allowing the user to stop

broadcasting static and dynamic information when privacy or security is required.

An optional switch box enables an "Alarm" mode that allows the user to broadcast the

SOS messages.

Standard package

1 Main unit 1

2 Power cable (2m) 1

3 Data cable (1.2m) 1

4 GNSS antenna (8m) 1

5 NMEA2000 dust cap 1

6 Self-tapping screw (TA4.8*20) 4

7 User manual 1

Features

◆ Tested and approved by BSH, CE RED certied.

◆ Meet the IEC 62287-1; IEC 61108-1; IEC 61162-1; IEC 60945; ITU-R M.1371-5; IMO.A.694(17) standards.

◆ Built-in WIFI and Bluetooth to set AIS information by Phone APP.

◆ Built-in dual-mode high-precision positioning module (BDS and GPS), providing stable and reliable positioning accuracy.

◆ Built-in buzzer providing audible alerts for the device's operational status.

◆ IP67 waterproof rating.

◆ Wide voltage, floating ground power design for enhanced stability and reliability.

◆ Support NMEA-2000 and NMEA-0183.

Technical Specifications

Data port

GNSS Antenna ConnectorBNC

VHF Antenna Connector Sl16（(Female)

NMEA01834 ports data interface, including 3 ports output, 1 ports intput

NMEA2000 Support GNSS, AIS data transmission

Power ConnectorSupport external power supply; external alarm

AIS Class B

Frequency156.025~162.025MHz

Bandwidth25KHz

ModulationGMSK / FM

Data Rate9600bps

Number of AIS transmitter1

Number of AIS Receiver 2（AIS1, AIS2）

AIS1(default)161.975MHz

AIS2(default) 162.025MHz

TX Power Output2W / 5W

ProtocolCSTDMA

RX Sensivity≤ -112dBm @ 20% PER

GNSS

GNSS Receiver72 channels

Receive FrequencyGPS L1: 1575.42MHz；BDS B1: 1561.098MHz

AccuracyGPS&BDS2.5m(CEP50% open sky)

GPS5m(CEP50% open sky)

BDS5m(CEP50% open sky)

Speed Accuracy0.1m/s(50%@10m/s)

Time to First Fix Cold Start <30s , Hot Start <1s

Standards

IEC 62287-1; IEC 61108-1; IEC 61162-1; IEC 60945; ITU-R M.1371-5; IMO.A.694(17)

Enviromental

Working Temperature -15℃～+55℃

Waterproofing IP67

Power Supply DC12V/DC24V
